Лазерный станок со сменным столом и труборезом OR-ET 3015

Артикул
OR-ET 3015/500
10000 руб.
В наличии
Под заказ
loading...
Количество:

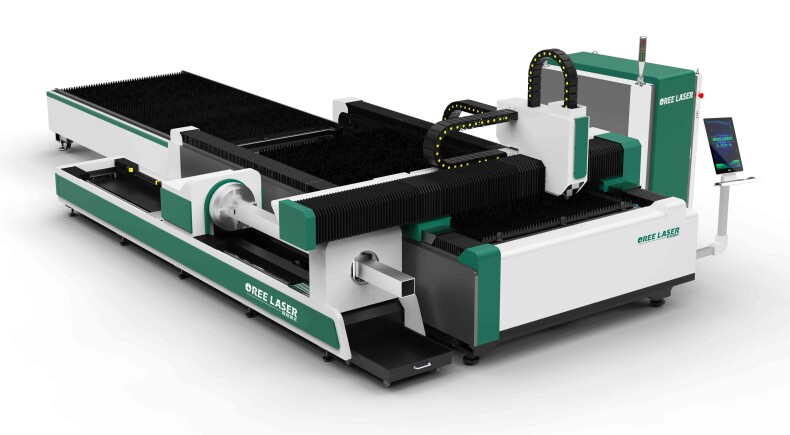

Комбинированный лазерный станок OREE LASER тяжелой серии «ET» с литой станиной, автоматической сменой столов и труборезным модулем.
OR-ET 3015 станок тяжелого класса для раскроя листового металла.

ОПИСАНИЕ

Основное применение лазерных станков OR-ET для резки, гравировки, пробивки отверстий в листовом металле а так же обработке труб, с высокой точностью и качеством обработки по контуру: нержавеющей стали, углеродистой стали, легированной стали, меди, алюминия, золота, серебра, титана и другого металлического листа.

    • ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА!
    • Автоматическая смена столов, для увеличения производительности оборудования.
    • Модуль для обработки труб.
    • В оптоволоконных лазерных станках OREE LASER используется координатный стол портального типа. При обработке лист неподвижен.
    • Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.
    • Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 1000 до 4000Вт.
    • Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа.
    • Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза.
    • Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2.
    • Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки.
    • Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных Станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка.
    • В Лазерных Станках OREE LASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы.
    • Ресурс работы лазерного источника составляет порядка более 100 000 часов непрерывной работы.
    • КПД используемого лазерного источника достигает 35 %.
    • Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки.
    • Лазерный Станок оснащен высокоразвитой системой самодиагностики.
ПРЕИМУЩЕСТВА
  1. Режущая головка Raytools

    Станок лазерного раскроя OREE LASER укомплектован точной и легкой головой Raytools с автоматической установкой положения фокуса.
    Лазерная голова имеет следующие возможности контроля реза и состояния оптики:

    - Измерение расстояния – постоянное расстояние до заготовки, автоматическое компенсирование неровностей материала, постоянное качество резки
    - Автоматическая настройка положения фокуса – для материалов всех толщин.
    - Стабильность процесса – использование новейших технологий и материалов в конструкции режущей головы дают возможность получить максимально стабильный процесс резки с большими динамическими характеристиками.
  2. Сервоприводы YASKAWA

    Yaskawa Electric (Япония) является профессиональным производителем в области управления движением. Его продукты известны своей стабильностью,скоростью и экономичностью. Они являются крупнейшими и самыми популярными сервоприводами в отрасли. В России Yaskawa занимает большую часть рынка на протяжении многих лет.
  3. Система управления Cypcut

    Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.
  4. Портал из авиационного алюминия

    Он изготовлен с авиационного алюминиевого сплава четвертого поколения, отлитого под давлением 4300 тонн. После обработки старения ее сила может достигать T6, которая является самой высокой прочностью. Авиационный алюминиевый сплав имеет повышенные качества: такие как его прочность, пластичность, ударная вязкость, хорошие усталостные характеристики, и высокая коррозионная стойкость. Использование таких порталов на лазерных станках OREE LASER позволяет добиться высоких скоростей как холостых до 140м/мин, так и режимов обработки на скорости до 80м/мин
  5. ЛИТАЯ ЧУГУННАЯ СТАНИНА

    Железо-графитовый чугун с минимальной прочностью на растяжение 200 МПа. Высокое содержание углерода, прочность на сжатие и высокая твердость. Высокая амортизация и износостойкость. Хорошая стабильность и эффективность резания. Гарантирует сохранение точности в течение длительного времени, без изменений до 50 лет.
  6. СМЕННЫЙ РАБОЧИЙ СТОЛ

    Лазерные станки серии ET, оснащены системой автоматической смены столов. Это позволяет снизить время простоя станка, и увеличить рабочее машинное время, тем самым снизить себестоимость продукции и повысить производительность.
  7. МОДУЛЬ ОБРАБОТКИ ТРУБ

    Лазерные станки OREE LASER серии OR-FT имеют интегрированный модель для обработки квадратных и круглых труб, а так же других профилей. Высокая эффективность и возможность комбинированной обработки делает станок OR-ET максимально универсальным инструментом. Стандартная длина трубы составляет 6 метров.

ХАРАКТЕРИСТИКИ

Рабочая зона (X, Y)3000х1500 мм
Сменный столкомплект
Параметры обработки трубыØ20–200 мм; □ 20х20 – 160х160 мм
Обрабатываемые материалылистовой металл, труба, профиль
Тип лазераиттербиевый оптоволоконный лазер
Производитель лазераRaycus/IPG
Мощность лазера1000W/1500W/2000W/3000W/4000W
Длина волны лазера1070 нм
Срок работы лазера100 000 часов
Вид охлажденияпромышленный чиллер
Передача по осям X, Yзубчатая рейка
Передача по оси Zшарико-винтовая пара
Двигатель по осям X, Y, Zсерводвигатель
Датчик высотыавтоматический
Система управленияCypcut (Русский язык)
Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
Смазкацентрализованная система смазки
Максимальная скорость120 м/мин
Максимальная скорость резки80 м/мин
Точность позиционирования±0,03 мм
Точность повторного позиционирования±0,02 мм
Минимальная ширина резки0,1 мм
Напряжение380 В
Частота тока50 Гц
Гарантия на лазерный источник2 года
Гарантия на станок3 года
