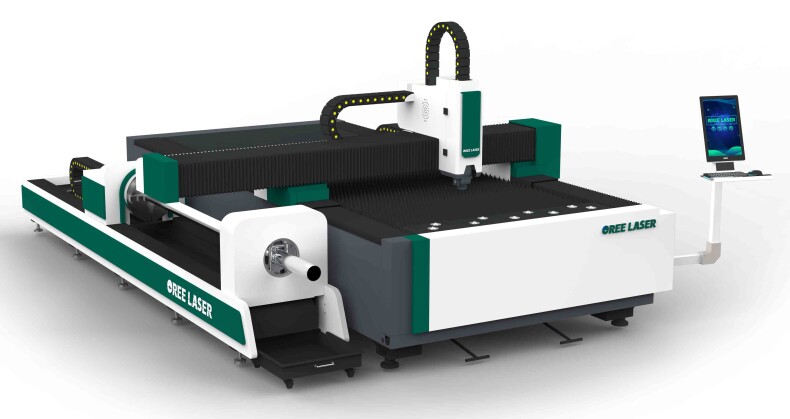

Лазерный станок с труборезным модулем OR-FТ 3015
.jpg)
.jpg)
.jpg)
- Артикул
- OR-FТ 3015/3000
В наличии
Под заказ
loading...
Количество:
Станки OREE LASER тяжелой серии «FТ» с литой станиной и труборезным модулем.
OR-FТ 3015 станок тяжелого класса для раскроя листового металла и резки труб.
Мощность лазера 1000W/1500W/2000/3000/4000W. И иттербиевым источником на выбор: IPG, RAYCUS, MAX.
ОПИСАНИЕ
Основное применение лазерных станков OR-FТ для резки, гравировки, пробивки отверстий в листовом металле с высокой точностью и качеством обработки по контуру: нержавеющей стали, углеродистой стали, легированной стали, меди, алюминия, золота, серебра, титана и другого металлического листа.
- ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА!
- В оптоволоконных лазерных станках OREE LASER используется координатный стол портального типа. При обработке лист неподвижен.
- Зона резки располагается в специальной гермозоне с возможностью подключения внешней вытяжки.
- Лазерное излучение генерируется иттербиевым волоконным лазером мощностью от 1000 до 4000Вт.
- Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа.
- Фокусирующая оптическая система снабжена бесконтактным емкостным датчиком, что позволяет автоматически поддерживать постоянное положение фокуса режущей головы относительно обрабатываемого листа, и обеспечивает высокое качество реза.
- Система подачи вспомогательного газа позволяет использовать три различных типа газа (кислород, азот, воздух), система оборудована программно-управляемой настройкой давления вспомогательного газа О2.
- Для удаления газов, образующихся в процессе резки, предусмотрена специальная система вытяжки.
- Система транспортировки луча (оптоволокно) не требует специального обслуживания, в отличии от «летающей оптики», используемой в лазерных Станках с CO2 лазером, что существенно снижает расходы по эксплуатации станка.
- В Лазерных Станках OREE LASER используются иттербиевые волоконные лазеры что исключает необходимость использования смесей высокоочищенных газов и не предполагает наличия турбины, зеркал и пр., что также существенно понижает эксплуатационные расходы.
- Ресурс работы лазерного источника составляет порядка более 100 000 часов непрерывной работы.
- КПД используемого лазерного источника достигает 35 %.
- Станок оснащен дополнительным полупроводниковым лазером видимого спектра излучения для точного позиционирования заготовки.
- Лазерный Станок оснащен высокоразвитой системой самодиагностики.
ПРЕИМУЩЕСТВА
-
Режущая головка Raytools
Станок лазерного раскроя OREE LASER укомплектован точной и легкой головой Raytools с автоматической установкой положения фокуса.(Опция или мощность выше 1500 вт)
Лазерная голова имеет следующие возможности контроля реза и состояния оптики:
- Измерение расстояния – постоянное расстояние до заготовки, автоматическое компенсирование неровностей материала, постоянное качество резки
- Автоматическая настройка положения фокуса – для материалов всех толщин.(Опция или мощность выше 1500 вт)
- Стабильность процесса – использование новейших технологий и материалов в конструкции режущей головы дают возможность получить максимально стабильный процесс резки с большими динамическими характеристиками. -
Сервоприводы YASKAWA
Yaskawa Electric (Япония) является профессиональным производителем в области управления движением. Его продукты известны своей стабильностью,скоростью и экономичностью. Они являются крупнейшими и самыми популярными сервоприводами в отрасли. В России Yaskawa занимает большую часть рынка на протяжении многих лет. -
Система управления Cypcut
Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. -
Портал из авиационного алюминия
Он изготовлен с авиационного алюминиевого сплава четвертого поколения, отлитого под давлением 4300 тонн. После обработки старения ее сила может достигать T6, которая является самой высокой прочностью. Авиационный алюминиевый сплав имеет повышенные качества: такие как его прочность, пластичность, ударная вязкость, хорошие усталостные характеристики, и высокая коррозионная стойкость. Использование таких порталов на лазерных станках OREE LASER позволяет добиться высоких скоростей как холостых до 140м/мин, так и режимов обработки на скорости до 80м/мин -
ЛИТАЯ ЧУГУННАЯ СТАНИНА
Железо-графитовый чугун с минимальной прочностью на растяжение 200 МПа. Высокое содержание углерода, прочность на сжатие и высокая твердость. Высокая амортизация и износостойкость. Хорошая стабильность и эффективность резания. Гарантирует сохранение точности в течение длительного времени, без изменений до 50 лет. -
МОДУЛЬ ОБРАБОТКИ ТРУБ
Лазерные станки OREE LASER серии OR-FT имеют интегрированный модель для обработки квадратных и круглых труб, а так же других профилей. Высокая эффективность и возможность комбинированной обработки делает станок OR-FT максимально универсальным инструментом. Стандартная длина трубы составляет 6 метров.
ХАРАКТЕРИСТИКИ
| Рабочая зона (X, Y) | 3000х1500 мм |
| Параметры обработки трубы | Ø20–200 мм; □ 20х20 – 160х160 мм |
| Обрабатываемые материалы | листовой металл, труба, профиль |
| Минимальный остаток обрабатываемой детали | 50мм |
| Тип лазера | иттербиевый оптоволоконный лазер |
| Производитель лазера | MAX/Raycus/IPG |
| Мощность лазера | 1000W/1500W/2000W/3000W/4000W |
| Длина волны лазера | 1070 нм |
| Срок работы лазера | 100 000 часов |
| Вид охлаждения | промышленный чиллер |
| Передача по осям X, Y | зубчатая рейка |
| Передача по оси Z | шарико-винтовая пара |
| Двигатель по осям X, Y, Z | серводвигатель |
| Датчик высоты | автоматический |
| Система управления | Cypcut + Tube Pro (русский язык) |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | централизованная система смазки |
| Максимальная толщина | до 5 мм (углеродистая сталь) |
| Максимальная скорость | 120 м/мин |
| Максимальная скорость резки | 80 м/мин |
| Точность позиционирования | ±0,03 мм |
| Точность повторного позиционирования | ±0,02 мм |
| Минимальная ширина резки | 0,1 мм |
| Напряжение | 380 В |
| Частота тока | 50 Гц |
| Гарантия на лазерный источник | 2 года |
| Гарантия на станок | 3 года |
